アルナBL アルミ手すりユニット
■BL認定 乾式工法手すりで信頼のロングスパンを実現
●
多くの官公庁物件を手がけた実績と経験から、理想的な乾式工法手すりが生まれました。
●
できるだけ躯体に負荷をかけることなく、同時に十分な強度を確保することが可能になりました。
●
廊下・バルコニータイプ共通で笠木の厚みを増やすことにより、支持スパンを1,800mmまで広げ、すっきりとした外観を造り出すことができます。
●

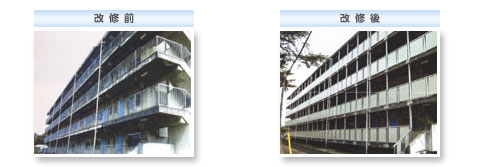

新築工事から改修工事まで、幅広く対応いたします。
※改修用BLは申請中
強 度
区 分
用 途
強 度(ユニット)
備 考
廊下用
共用廊下
水平荷重:2950N/m
鉛直荷重:1600N/m
柱間隔
1800mm
方位間隔
3600mm
H寸法
1230mm
バルコニー用
専用バルコニー
水平荷重:2950N/m
鉛直荷重:1600N/m
柱間隔
1800mm
方位間隔
3600mm
H寸法
1230mm
仕 様
部材名
材質・規格
表面処理
備 考
アルミ型材
JIS H 4100による
A6063-T5
JIS H 8602によるB種
下金具(笠木付)
方位取付金具
JIS G 4305による SUS304
-
t=2.5
t=3.0
組立ボルト・ビス
JIS G 4305による
SUS304及びSUS305
-
笠木・方立補強芯
JIS G 3466による
STKR490
亜鉛メッキ2種4級以上
t=2.3
アルミ複合板
アルミ+ポリエチレン
+アルミ
アクリル系焼付塗装
t=4.0
■BL部品とは
優良住宅部品(BL部品)は、品質・性能・アフターサービス等に優れた住宅部品です。公共住宅をはじめ広く一般に普及させることにより、生活水準の向上と消費者保護を目的にしています。認定品には、「BLマーク証紙」を貼り付けるなどの方法で、BL部品である旨を表示することになっており、表示された部品には瑕疵保険と損害賠償の両面からBL保険がついています。
BL保険では、施工瑕疵保険による賠償もカバーされてますので、PL法に対応した製造物責任保険より幅広い保証が得られます。
■BL墜落防止手すりとは
主にRC造りまたはPC造り住宅向けの墜落防止手すりです。廊下・バルコニー用手すりは、強度により300型と150型があり、選択できるようになっています。ただし、共用廊下に位置する場合は、300型を使用します。

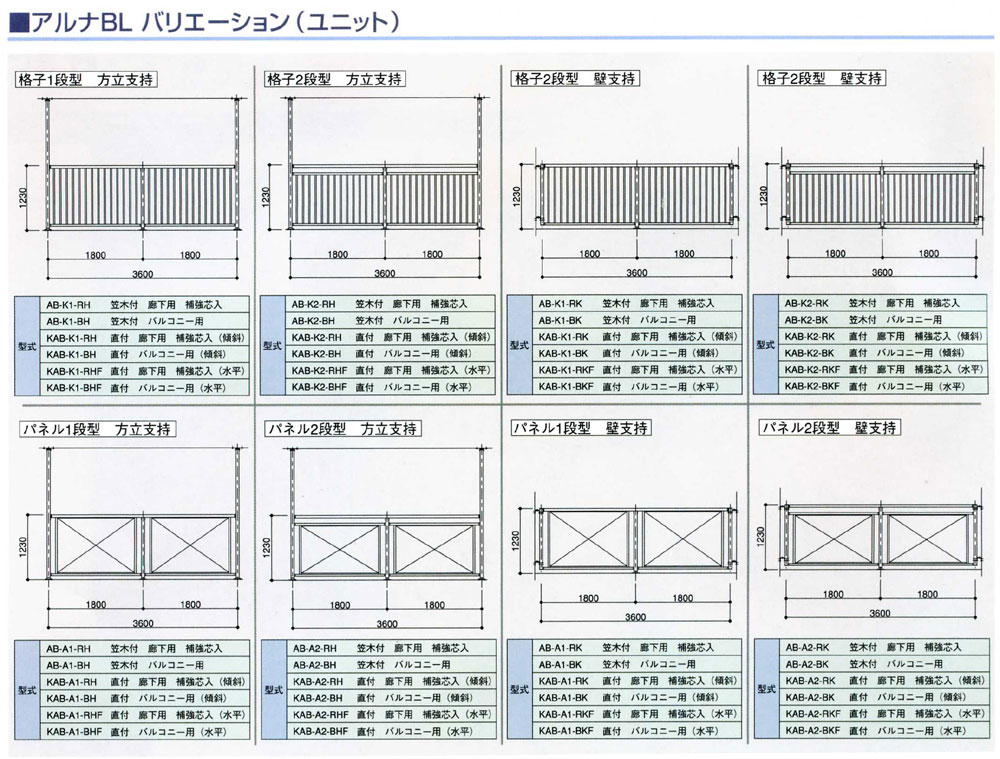

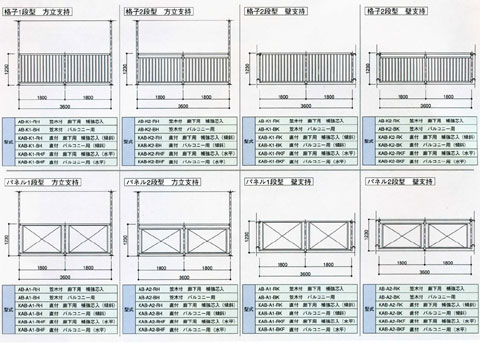

アルナBL バリエーション(ユニット)
▼下記の画像をクリックすると拡大図が表示されます。
